TEKNİK BİLGİLER

ISI ODASI

Seçtiğiniz hazne mekanınızda düz veya köşe duvarınıza yerleştirildikten sonra, kutu profillerden oluşan bir kafes içerisine alınır. Bu kafesin bütün iç yüzeyleri, tavanı dahil, 1260°C ısıya dayanıklı seramik battaniye ile izole edilir. Isı odasının (izolasyonu yapılmış çelik konstrüksiyon kafesin) içe bakan yüzeyleri, 0.40mm. galvaniz sac plakalarla; dışa bakan yüzeyleri kırmızı yanmaz alçıpanla kaplanır.Kırmızı yanmaz alçıpan üzerine; galvaniz sacdan menfez kasalı, alüminyum, soğuk hava giriş, sıcak hava çıkış menfezleri konur ve şöminenizin ürettiği tüm ısının hiçbir kayba uğramadan birikeceği kapalı bir oda oluşturulmuş olur.Alt menfezlerden giren soğuk hava, haznenizin ürettiği enerjiyle ısınarak yükselir ve yukarıdaki sıcak hava çıkış menfezlerinden mekanınızın içerisine üflenir.Isi odası denen bu sistem sayesinde şömineniz önünde oturan insanları hiç rahatsiz etmeden işlevini gerçeklestirir.







ISI ODASI YAPIMI


2


3

30x30 boyalı kutu profilden hazırlanan karkas arka duvara monte edilir.


5

Yan karkaslar monte edilir.


6

Yan karkasların içine seramik battaniye monte edilir.


8

Şömine haznesi yerleştirilir.


9

Üst karkas monte edilir.


11

Baca borusu monte edilir.


12

Ön karkas monte edilir.


Ön Karkasın ısı odasının içine bakan tarafı galvaniz sac kaplanır ve dış tarafa bakan kısımları seramik battaniye ile izole edilir.

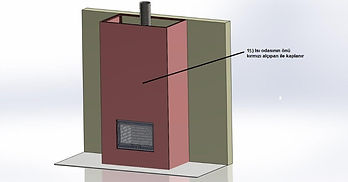

Isı odasının önü kırmızı alçıpan ile kaplanır.


Mefezler monte edilir.


14

Isı odası dışında kalan baca borusu seramik battaniye ile izole edilir.


15

Isı odasının yanları kırmızı alçıpan ile kaplanır.


17


18

Soğuk hava giriş sıcak hava çıkış menfez delikleri açılır.

BACA


Şöminenizin en verimli sekilde çalişmasini sağlamak için bacasının çap hesabının dogru yapılması gerekmektedir.

Dünyanin en kaliteli şöminesi dahi ihtiyacı olandan daha küçük çapli bir bacada çalışmaz, tüter. Bu kontrollerin ve hesaplamanın bu konuda bilgili kişiler tarafından yapılmasına özen gösteriniz.

Ayrica çatı üzerindeki bacanızın çatı mahyasını (çatidaki en yüksek noktayı) en az 50 cm, mümkünse 1 metre geçmesine dikkat ediniz. Bacanıza yakın mesafede bulunan daha yüksek bir yapı bacanın sağlıklı çekişini engeller

Şöminenin monte edileceği duvar.

Karkasın iç kısımları seramik battaniye ile kaplanır.

İzole edilmiş karkasın üzerine 0,40 mm'lik galvaniz sac plakalar monte edilir.

İzole edilen yan karkasların içi galvaniz sac kaplanır.

Üst karkas seramik battaniye ile

izole edilir ve ısı odasının içine

bakan tarafı galvaniz sac kaplanır.

Menfez kasaları monte edilir.

1

4

7

19

13

10

16
